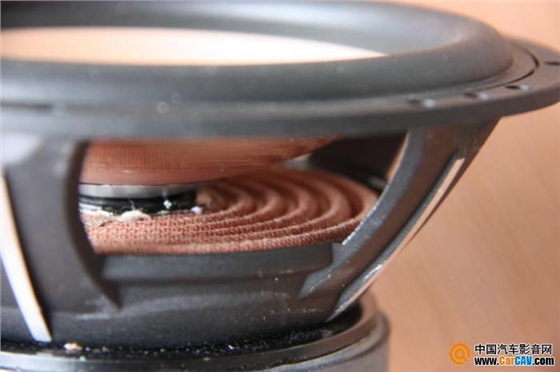

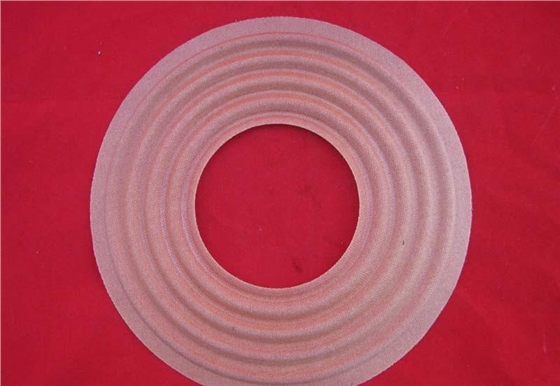

彈波（ Spider）

喇叭的彈波俗稱擋板，也叫定位支片；是揚聲器振蕩體系的首要構成部件。它在揚聲器的起著重要的效果：

1.堅持音圈在磁路空隙中的正確方位；

2.音圈在做上下切開運動時，堅持振蕩體系僅作上下筆直運動，且堅持杰出的安穩康復力；

3.避免塵土落入磁空隙中；

4.它與音盆的折環順性一起構成整個揚聲器的振蕩順性（是指揚聲器振蕩體系的機械順性Cms）。

而資料、制造工藝、形狀則是好彈波的決定因素。

彈波的常用資料可分為棉布、蠶絲、化纖（CONEX）、混紡（Marton）等。有7、10、16、21、32、42、60等支紗之分，支紗越大則越細，7～16支紗常使用于8’‘以上的揚聲器中， 21～32支紗常使用于8’‘以下的揚聲器中， 32支紗以上常使用于3’‘以下的揚聲器中；化纖（CONEX）、混紡具有拉伸度杰出、不易脆裂、抗疲勞性好等長處，但價位較高且粘結性差，故常被用于大功率的大口徑的揚聲器中；棉布和蠶絲的價格便宜且粘結性特好，但存在拉伸度低、易脆裂、抗疲勞性差等缺點，故常被用于小功率的等級低揚聲器中；判別原料的簡略辦法是取彈波的單股原料用火燒，若燒後的灰呈黑色的則為化纖類的原料，若燒後的灰呈灰白色的則為棉布類的原料。

彈波的特性要求：

橫向剛性要均衡，規劃的波紋形狀要求中心對稱，不能一邊軟一邊硬；資料要求是編織布，支紗的經緯方向要勻稱；更好地堅持音圈在磁路空隙中的上下筆直運動；

要具有必定的柔軟性，它直接影響揚聲器的共振頻率（Fo），也影響揚聲器的可靠性；不能過軟或過硬；以堅持杰出的安穩康復力；它取決于彈波的原料、形狀、含浸膠水的濃度；波紋越深、布越厚、膠水濃度越高則共振頻率越高，反之則越低；必須不要用膠水含浸飽滿的彈波以防脆化和封孔；

避免塵土落入磁空隙中；

它與音盆的折環順性一起構成整個揚聲器的振蕩順性。而資料、制造工藝、形狀則是好彈波的決定因素。

彈波的常用資料可分為棉布、蠶絲、化纖（CONEX）、混紡（Marton）等。

為了使彈波能起到上述的效果，咱們對彈波的要求如下：

A.要具有必定的柔軟性，它直接影響揚聲器的共振頻率（Fo）， 取決于彈波的形狀及資料的硬度；

B. 最大的位移量；它關系到揚聲器的最大振幅，取決于彈波的外交與內徑的間隔及形狀；

C.確保位移的線性運動；它表現了彈波對驅動力的順從性，限制振幅的規模，超出規模振幅減慢，取決于資料和形狀；

D.確保位移的復原性；當彈波在除掉外力今后盡可能的使彈波 康復至原來狀況，它取決于彈波的原料與制造工藝；

E.要統籌可靠性、實用性、質量輕、耐濕性、耐燃性、耐久性、耐折性、恰當的透氣性、密封性、，并盡量削減反常諧振。

彈波的線性位移問題，取決于原料；不同的原料其回彈的受力會不一樣，這就與彈波自身的運動力發生不一樣的振諧，然后改變了彈波的受力方向，呈現運動阻滯的現象，發生Fo以下的三次振諧失真，規劃杰出的彈波能削減揚聲器的失真，資料、工藝、波形是決定因素；目前要數杜邦最好，棉布最差；對大功率的錐形揚聲器來說，彈波的可靠性不行忽視。
