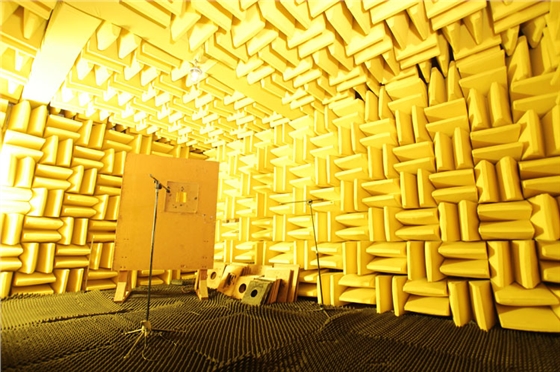

消聲室特殊設計

消聲室特殊設計不僅是聲學測試的一個特殊實驗室，而且是測試系統的重要組成部分，實際上它也是聲學測試設備之一，其聲學性能指標直接影響測試的精度。 消聲室的主要用途是測試抗噪聲送、受話器的靈敏度、頻響和方向性等電聲性能。這種送、受話器的頻率范圍要保證語言通信清晰，一般為200—4000Hz左右。

隔聲和隔振為提高消聲室對固體聲和空氣聲的隔聲效果，采取與原有建筑完全分離的“房中房”式隔聲結構。

①浮筑地面為隔絕因撞擊引起固體聲，采用彈性墊層的浮筑地面進行隔振。其做法是在原地面上鋪上一層375px厚(經壓實后為250px)玻璃棉保溫板作為隔振彈性墊層，在它上面再做一層厚500px鋼筋混凝土地板，與外墻留有125px的問隙，以防止與外墻剛性連接，隔絕大樓內和戶外固體聲的傳入。

②隔墻在浮筑地面上砌一層厚600px磚墻作為內墻，與外墻之間留有500px的間隙，砌墻磚縫要求砂漿飽滿，以防縫隙漏聲。

③隔聲吊頂考慮到施工和減輕隔聲平頂重量，采用雙層鋼絲網水泥抹灰，中間留有l0空氣層隔聲平頂，其特點是隔聲量高、重量輕。為了使消聲室能獲得盡量大有效高度，支承樓板大梁讓其部分向下凸出。

④隔聲門消聲室門具有隔聲和吸聲功能，由隔聲門和吸聲尖壁門組成，設在儀器室之間的分隔墻上，安裝有兩道單開鋼質復合結構隔聲門以及內壁的吸聲扯門。其特點大大縮小一般推拉式吸聲尖劈門所占空間位置，而且開關也方便。由于消聲室設計采用短吸聲尖劈，長度僅1125px，而門寬為2400px大于墻面尖劈長度，為此將靠壁面一組吸聲尖劈朝內安裝，留空檔解決扯門位置。
⑤地方結構為測試方便，消聲室設有一工作地方。根據消聲室高度，地網設在離地面1600px處。工作地網一方面應有足夠的強度和剛度，以保安全；另一方面不允許地網聲反射影響聲場特性。
